Cấu Tạo Cửa Chống Cháy: Chi Tiết A-Z, Tiêu Chuẩn & Lưu Ý

Cấu tạo cửa chống cháy đóng vai trò quan trọng trong việc đảm bảo khả năng ngăn lửa, chịu nhiệt và chống khói hiệu quả. Tùy theo thời gian chịu lửa (30, 60, 90, 120 phút...), cấu tạo cửa chống cháy sẽ được điều chỉnh để đáp ứng các tiêu chuẩn an toàn và cửa chống cháy giúp hạn chế tối đa thiệt hại khi xảy ra hỏa hoạn. Việc hiểu rõ cấu tạo là bước đầu tiên để lựa chọn sản phẩm phù hợp cho từng công trình.

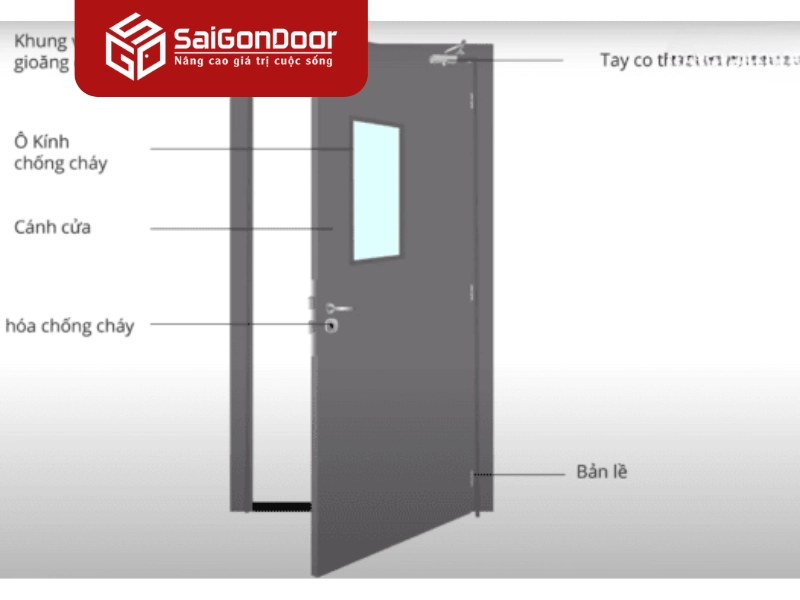

1. Cấu tạo chung của cửa chống cháy

Cấu tạo cửa chống cháy tiêu chuẩn bao gồm các bộ phận chính sau: khung cửa, cánh cửa, gioăng cửa và các phụ kiện đi kèm (bản lề, khóa, tay co thủy lực, thanh thoát hiểm...). Mỗi bộ phận đều đóng vai trò quan trọng trong việc đảm bảo khả năng ngăn lửa, chịu nhiệt và chống khói của cửa.

Để đáp ứng trực tiếp mong muốn tìm hiểu của quý khách hàng, SaigonDoor xin đi sâu vào cấu tạo cửa thép chống cháy - một trong những loại cửa chống cháy phổ biến nhất hiện nay:

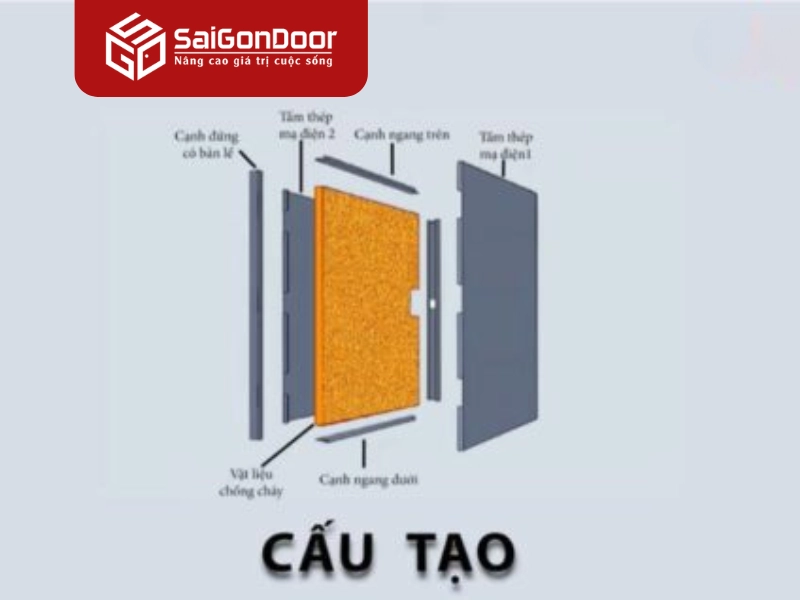

Cấu tạo cửa thép chống cháy

• Vật liệu: Cửa thép chống cháy thường được làm từ thép mạ điện có độ dày từ 0.8-1.2mm (hoặc hơn, tùy thuộc vào yêu cầu về cấp độ chống cháy). Thép mạ điện có khả năng chống ăn mòn tốt, đảm bảo độ bền cho cửa trong quá trình sử dụng. Bề mặt thép được sơn tĩnh điện, giúp tăng tính thẩm mỹ và bảo vệ cửa khỏi các tác động của môi trường.
• Cấu tạo cánh cửa: Cánh cửa thép chống cháy được cấu tạo từ 2 lớp thép bên ngoài, giữa 2 lớp thép là lõi chống cháy. Lõi chống cháy có thể được làm từ nhiều loại vật liệu khác nhau, như foam cách nhiệt, bông thủy tinh, giấy tổ ong honeycomb, Magie oxit (MgO)... Mỗi loại vật liệu có ưu điểm và đặc tính riêng, nhưng đều có khả năng cách nhiệt và ngăn chặn lửa lan truyền hiệu quả.
• Khung cửa: Khung cửa thép chống cháy thường được làm từ thép cán nguội có độ dày từ 1.2-1.5mm. Thép cán nguội có độ cứng cao, chịu lực tốt, đảm bảo khung cửa không bị biến dạng khi có hỏa hoạn xảy ra.
• Gioăng cao su: Gioăng cao su được lắp đặt xung quanh khung cửa và cánh cửa, có tác dụng ngăn khói, giảm ồn và tạo độ kín khít cho cửa. Khi có hỏa hoạn xảy ra, gioăng cao su sẽ giãn nở, bịt kín các khe hở, ngăn chặn khói và khí độc xâm nhập vào các khu vực lân cận.

Các bộ phần kèm theo

Xem thêm: Cấu tạo chi tiết của cửa thép chống cháy

2. Cấu tạo cửa gỗ chống cháy

Bên cạnh cửa thép chống cháy, cửa gỗ chống cháy cũng là một lựa chọn phổ biến, đặc biệt trong các công trình yêu cầu tính thẩm mỹ cao. Vậy, chi tiết cửa chống cháy bằng gỗ có gì khác biệt?

• Khung cửa: Khung cửa gỗ chống cháy thường được làm từ gỗ tự nhiên đã qua xử lý chống cháy. Các loại gỗ thường được sử dụng bao gồm gỗ lim, gỗ căm xe, gỗ gõ đỏ... Các loại gỗ này có độ bền cao và khả năng chịu lực tốt. Để tăng cường khả năng chống cháy, gỗ được tẩm hóa chất chống cháy hoặc phủ lớp sơn chống cháy.
• Cánh cửa: Cánh cửa gỗ chống cháy được cấu tạo từ nhiều lớp vật liệu khác nhau. Lớp ngoài cùng là lớp vỏ gỗ (veneer) có tác dụng tạo vẻ đẹp thẩm mỹ cho cửa. Bên dưới lớp veneer là các lớp vật liệu chống cháy, như amiăng xi măng, sợi bông thủy tinh... Các lớp vật liệu này có khả năng cách nhiệt và ngăn chặn lửa lan truyền.

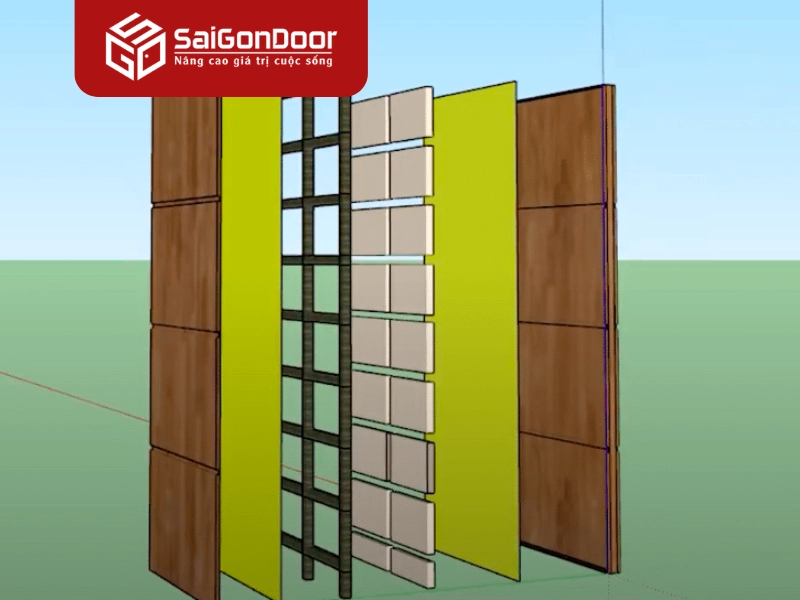

Các lớp của cánh cửa gỗ chống cháy

Để quý khách hàng có cái nhìn tổng quan hơn, SaigonDoor xin giới thiệu thêm về cửa kính chống cháy - một loại cửa đặc biệt với khả năng chống cháy và tính thẩm mỹ cao:

• Cửa kính chống cháy: Loại cửa này sử dụng kính cường lực nhiều lớp, giữa các lớp có gel hoặc khí trơ. Khi có hỏa hoạn xảy ra, lớp gel hoặc khí trơ sẽ giãn nở, tạo thành lớp cách nhiệt, ngăn chặn lửa lan truyền.

Vật liệu chế tạo cửa chống cháy - Để đảm bảo khả năng chống cháy, các loại cửa chống cháy được chế tạo từ nhiều loại vật liệu khác nhau. Mỗi loại vật liệu có ưu điểm và nhược điểm riêng:

• Thép:
  • Ưu điểm: Độ bền cao, chịu lực tốt, khả năng chống cháy tốt.
  • Nhược điểm: Trọng lượng nặng, dễ bị ăn mòn nếu không được xử lý bề mặt đúng cách.
• Gỗ:
  • Ưu điểm: Tính thẩm mỹ cao, dễ gia công, trọng lượng nhẹ hơn thép.
  • Nhược điểm: Khả năng chống cháy kém hơn thép, cần xử lý chống cháy kỹ lưỡng.
• Kính chống cháy:
  • Cấu tạo: Kính cường lực nhiều lớp, giữa các lớp có gel hoặc khí trơ.
  • Ưu điểm: Chịu nhiệt tốt, trong suốt, đảm bảo ánh sáng tự nhiên.
  • Nhược điểm: Giá thành cao, dễ vỡ khi sốc nhiệt đột ngột.

Ngoài ra, còn có các vật liệu chống cháy khác được sử dụng trong cấu tạo cửa chống cháy, như:

• Bông khoáng (rockwool): Có khả năng cách nhiệt, cách âm và chống cháy tốt.
• Sợi thủy tinh: Tương tự như bông khoáng, có khả năng cách nhiệt và chống cháy.
• Giấy tổ ong (honeycomb): Có cấu trúc đặc biệt, giúp tăng độ cứng và khả năng chịu lực cho cửa.
• Magie oxit (MgO): Có khả năng chống cháy, chống nước và chống mối mọt.

Xem thêm: Giới thiệu chi tiết cấu tạo cửa gỗ chống cháy

3. Tiêu chuẩn kỹ thuật của cửa chống cháy

Để đảm bảo chất lượng và khả năng chống cháy, cửa chống cháy phải tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt của Việt Nam và quốc tế. Việc tuân thủ các tiêu chuẩn này không chỉ đảm bảo an toàn cho công trình mà còn là yêu cầu bắt buộc theo quy định của pháp luật.

Tiêu chuẩn kỹ thuật nghiêm ngặt về cửa chống cháy

Các tiêu chuẩn Việt Nam (TCVN) và quốc tế về cửa chống cháy:

• TCVN 6160:1996 (Phòng cháy, chữa cháy cho nhà cao tầng – yêu cầu thiết kế): Tiêu chuẩn này quy định các yêu cầu về thiết kế hệ thống PCCC cho nhà cao tầng, bao gồm cả yêu cầu về cửa chống cháy.
• TCVN 2622:1995 (Phòng cháy, chống cháy cho nhà và công trình – yêu cầu thiết kế): Tiêu chuẩn này quy định các yêu cầu về thiết kế hệ thống PCCC cho nhà và công trình nói chung, bao gồm cả yêu cầu về cửa chống cháy.
• QCVN 06:2022/BXD: Quy chuẩn kỹ thuật quốc gia về an toàn cháy cho nhà và công trình. Quy chuẩn này quy định các yêu cầu cụ thể về vật liệu, cấu tạo và tính năng của cửa chống cháy.
• EN (tiêu chuẩn châu Âu): Bộ tiêu chuẩn EN bao gồm nhiều tiêu chuẩn khác nhau liên quan đến cửa chống cháy, như EN 1634-1 (thử nghiệm khả năng chống cháy của cửa và bộ phận đóng mở), EN 1634-3 (thử nghiệm khả năng kiểm soát khói của cửa và bộ phận đóng mở)...
• UL (tiêu chuẩn Hoa Kỳ): UL là một tổ chức kiểm định và chứng nhận độc lập, cung cấp các tiêu chuẩn về an toàn, bao gồm cả tiêu chuẩn về cửa chống cháy.

Các thông số quan trọng của cửa chống cháy:

• Giới hạn chịu lửa (EI): Đây là thông số quan trọng nhất, thể hiện khả năng của cửa trong việc duy trì tính toàn vẹn (E) và tính cách nhiệt (I) trong một khoảng thời gian nhất định khi tiếp xúc với lửa. Các cấp độ EI phổ biến bao gồm EI30, EI60, EI90, EI120 (phút). Ví dụ, cửa EI60 có nghĩa là cửa có thể chịu được lửa trong 60 phút mà vẫn đảm bảo không bị nứt vỡ và không truyền nhiệt quá mức sang phía bên kia.
• Kích thước tiêu chuẩn: Cửa chống cháy có nhiều kích thước khác nhau, tùy thuộc vào vị trí lắp đặt và yêu cầu của công trình. Tuy nhiên, có một số kích thước tiêu chuẩn thường được sử dụng, như chiều rộng (800-1200mm), chiều cao (1800-3000mm), độ dày cánh (40-50mm).
• Độ dày thép cánh: Đối với cửa thép chống cháy, độ dày của thép cánh là một yếu tố quan trọng ảnh hưởng đến khả năng chống cháy của cửa. Độ dày thép cánh thường dao động từ 0.8-2.0mm.
• Yêu cầu khác: Ngoài các thông số trên, cửa chống cháy còn phải đáp ứng các yêu cầu khác, như khả năng ngăn khói, ngăn cháy lan, tự động đóng cửa...

4. Phụ kiện cửa chống cháy

Trong cấu tạo cửa chống cháy, các phụ kiện đi kèm đóng vai trò không thể thiếu nhằm đảm bảo cửa hoạt động hiệu quả khi xảy ra hỏa hoạn. Mỗi bộ phận như bản lề, tay co thủy lực, khóa, chốt, hay gioăng chống khói đều cần đạt tiêu chuẩn kỹ thuật nghiêm ngặt để hỗ trợ khả năng chịu lửa, ngăn khói và đảm bảo an toàn. Việc lựa chọn đúng và đồng bộ các phụ kiện là yếu tố quan trọng trong cấu tạo cửa chống cháy, giúp tối ưu hiệu quả bảo vệ công trình. Dưới đây là một số phụ kiện quan trọng thường được sử dụng trong cửa chống cháy:

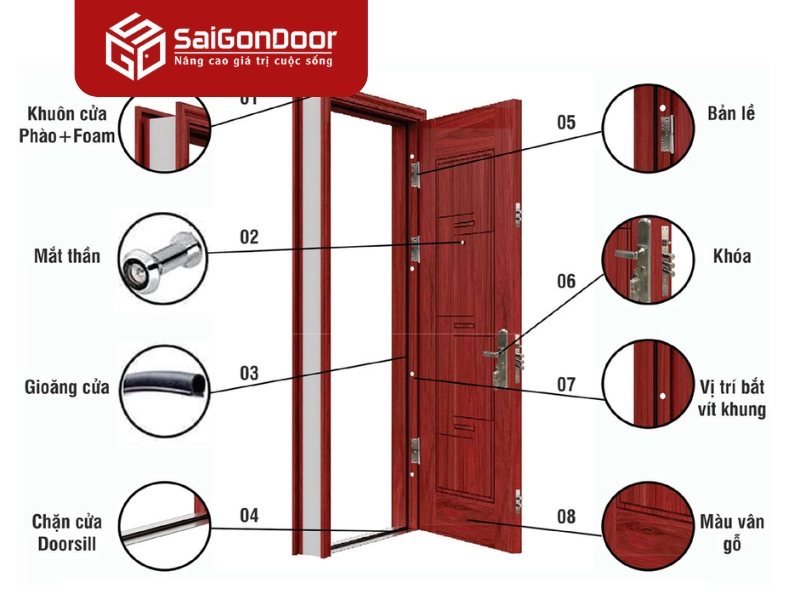

Các phụ kiện chống cháy của cánh cửa chống cháy

• Bản lề: Bản lề cửa chống cháy phải được làm từ vật liệu chịu nhiệt, đảm bảo kết nối chắc chắn giữa khung và cánh cửa ngay cả khi nhiệt độ tăng cao. Bản lề thường được làm từ thép không gỉ hoặc thép hợp kim có khả năng chịu nhiệt tốt.
• Khóa chống cháy: Khóa cửa chống cháy phải có khả năng chịu nhiệt, không bị biến dạng hoặc hỏng hóc khi tiếp xúc với lửa. Khóa thường được làm từ thép hoặc hợp kim chịu nhiệt, có cơ chế hoạt động đơn giản, dễ sử dụng trong tình huống khẩn cấp.
• Tay co thủy lực: Tay co thủy lực có tác dụng đảm bảo cửa luôn ở trạng thái đóng, ngăn chặn lửa và khói lan truyền. Tay co thủy lực phải có khả năng hoạt động ổn định trong môi trường nhiệt độ cao.
• Thanh thoát hiểm (panic bar): Thanh thoát hiểm cho phép mở cửa nhanh chóng từ bên trong khi có sự cố, giúp người bên trong dễ dàng thoát ra ngoài. Thanh thoát hiểm phải có thiết kế đơn giản, dễ sử dụng, ngay cả trong điều kiện thiếu ánh sáng hoặc hoảng loạn.
• Gioăng cửa: Gioăng cửa có tác dụng ngăn khói, ngăn khí độc xâm nhập vào các khu vực lân cận. Gioăng cửa thường được làm từ vật liệu cao su đặc biệt có khả năng chịu nhiệt và chống cháy. Khi nhiệt độ tăng cao, gioăng sẽ nở ra, bịt kín các khe hở, ngăn chặn khói và khí độc.
• Kính chống cháy (nếu có): Nếu cửa chống cháy có ô kính, kính phải là loại kính chống cháy đặc biệt, có khả năng chịu nhiệt và không vỡ vụn khi cháy. Kính chống cháy thường được làm từ kính cường lực nhiều lớp, giữa các lớp có gel hoặc khí trơ.

5. Quy trình lắp đặt cửa chống cháy

Để cửa chống cháy phát huy tối đa hiệu quả bảo vệ, quy trình lắp đặt cần được thực hiện đúng kỹ thuật và tuân thủ các tiêu chuẩn PCCC. Dưới đây là các bước lắp đặt cơ bản:

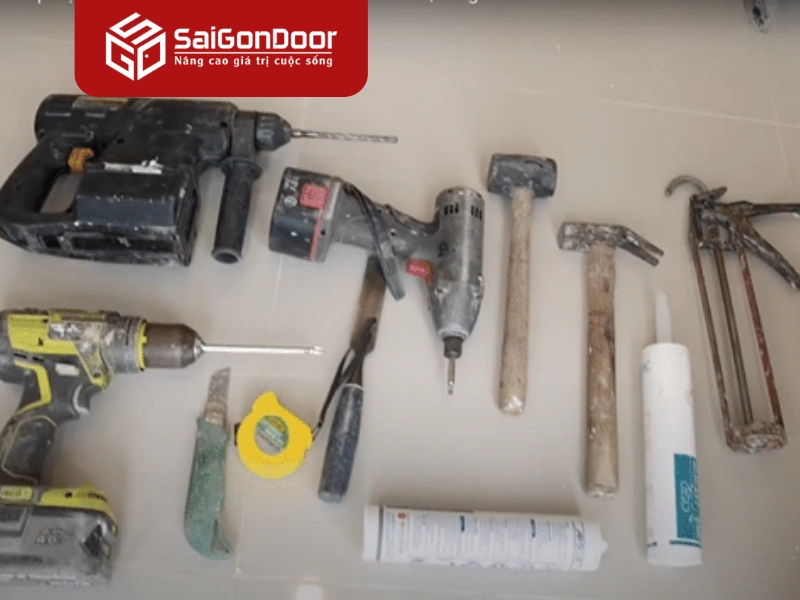

Các dụng cụ cần chuẩn bị để lắp đặt

• Chuẩn bị dụng cụ, vật liệu:
  • Cửa chống cháy (khung cửa, cánh cửa, phụ kiện).
  • Dụng cụ: Máy khoan, máy cắt, búa, tua vít, thước đo, nivô, súng bắn silicon…
  • Vật liệu: Vít nở, tắc kê, silicon, xi măng, cát...
• Kiểm tra kích thước ô chờ, khung cửa:
  • Đảm bảo kích thước ô chờ phù hợp với kích thước khung cửa.
  •  Kiểm tra độ vuông góc của ô chờ.
• Lắp khung cửa vào tường:
  • Đặt khung cửa vào ô chờ, dùng nivô kiểm tra độ thẳng đứng và nằm ngang của khung.
  • Cố định khung cửa vào tường bằng vít nở hoặc tắc kê.
  •  Chèn xi măng hoặc vật liệu chèn khe giữa khung cửa và tường để đảm bảo độ kín khít.
• Gắn bản lề, lắp cánh cửa:
  • Gắn bản lề vào khung cửa và cánh cửa.
  • Lắp cánh cửa vào khung, đảm bảo cánh cửa mở đóng nhẹ nhàng, không bị kẹt.
• Căn chỉnh, cố định khung và cánh:
  • Căn chỉnh lại khung và cánh cửa để đảm bảo độ kín khít và thẩm mỹ.
  • Siết chặt các vít cố định khung và cánh.
• Lắp phụ kiện:
  • Lắp khóa chống cháy, tay co thủy lực, thanh thoát hiểm (nếu có) theo hướng dẫn của nhà sản xuất.
  • Kiểm tra hoạt động của các phụ kiện, đảm bảo hoạt động trơn tru và hiệu quả.
• Bơm silicon, nghiệm thu:
  • Bơm silicon vào các khe hở giữa khung cửa và tường để tăng cường khả năng chống khói và chống cháy.
  • Nghiệm thu công trình, kiểm tra lại toàn bộ hệ thống cửa chống cháy, đảm bảo hoạt động đúng yêu cầu.
• Lưu ý khi lắp đặt:
  • Đảm bảo độ kín khít giữa khung cửa và tường, giữa cánh cửa và khung cửa.
  • Khe hở giữa cánh cửa và khung cửa không được vượt quá tiêu chuẩn cho phép.
  • Khoảng cách an toàn giữa cửa chống cháy và các vật liệu dễ cháy phải tuân thủ quy định PCCC.
  • Tuân thủ các tiêu chuẩn PCCC trong quá trình lắp đặt.

6. Ứng dụng của cửa chống cháy

Cửa chống cháy đóng vai trò quan trọng trong việc bảo vệ tính mạng và tài sản, vì vậy, việc lựa chọn vị trí lắp đặt phù hợp là vô cùng quan trọng. Dưới đây là một số vị trí lắp đặt cửa chống cháy phổ biến:

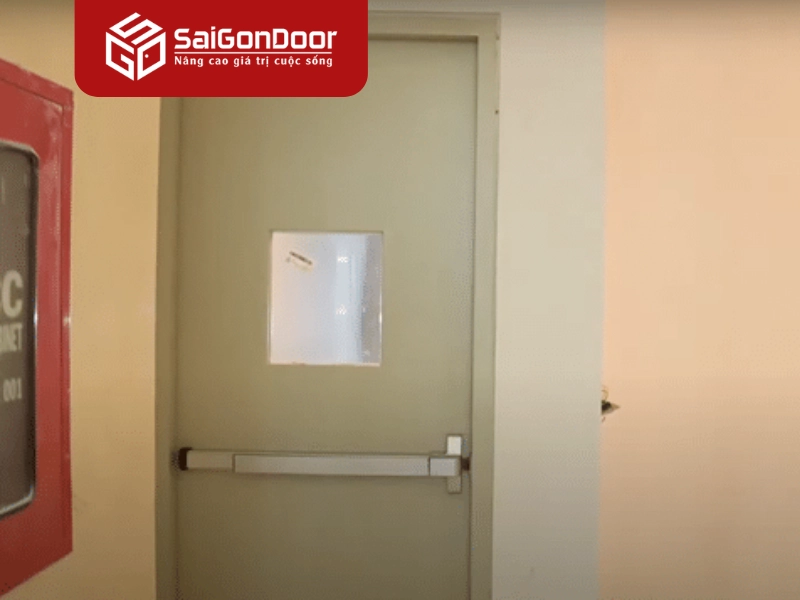

Cửa chống cháy làm lối thoát hiểm

• Lối thoát hiểm: Đây là vị trí quan trọng nhất, cửa chống cháy giúp ngăn chặn lửa và khói lan truyền, tạo điều kiện cho mọi người thoát hiểm an toàn.
• Cầu thang bộ: Cửa chống cháy ở cầu thang bộ giúp ngăn chặn lửa và khói lan từ tầng này sang tầng khác, bảo vệ những người đang di chuyển trong cầu thang.
• Hành lang: Cửa chống cháy ở hành lang giúp chia nhỏ các khu vực, ngăn chặn lửa và khói lan rộng, tạo điều kiện cho việc sơ tán và cứu hộ.
• Phòng kỹ thuật (điện, nước...): Các phòng kỹ thuật thường chứa nhiều thiết bị và vật liệu dễ cháy, cửa chống cháy giúp ngăn chặn lửa lan ra các khu vực khác nếu có sự cố xảy ra.
• Khu vực chứa vật liệu dễ cháy: Tương tự như phòng kỹ thuật, cửa chống cháy giúp bảo vệ các khu vực này khỏi nguy cơ cháy nổ và ngăn chặn lửa lan rộng.
• Cửa phòng khách sạn, chung cư, văn phòng...: Cửa chống cháy giúp bảo vệ tài sản và tính mạng của những người bên trong phòng, đồng thời ngăn chặn lửa lan sang các phòng khác.

7. Lợi ích của việc sử dụng cửa chống cháy

Việc trang bị cửa chống cháy mang lại nhiều lợi ích thiết thực, không chỉ đảm bảo an toàn mà còn tuân thủ các quy định của pháp luật. Dưới đây là những lợi ích chính của việc sử dụng cửa chống cháy:

Cấu tạo cửa chống cháy

• Bảo vệ tính mạng và tài sản: Đây là lợi ích quan trọng nhất. Cửa chống cháy giúp ngăn chặn lửa và khói lan truyền, bảo vệ tính mạng của những người trong công trình và giảm thiểu thiệt hại về tài sản.
• Ngăn chặn cháy lan: Cửa chống cháy có khả năng ngăn chặn lửa lan từ khu vực này sang khu vực khác, giúp kiểm soát đám cháy và giảm thiểu thiệt hại.
• Tạo thời gian cho việc sơ tán: Cửa chống cháy giúp kéo dài thời gian mà mọi người có thể sơ tán khỏi khu vực nguy hiểm, tăng cơ hội sống sót trong trường hợp hỏa hoạn.
• Tuân thủ quy định PCCC: Việc lắp đặt cửa chống cháy là một yêu cầu bắt buộc theo quy định của pháp luật về phòng cháy chữa cháy. Việc tuân thủ quy định này không chỉ đảm bảo an toàn mà còn tránh được các hình phạt hành chính.

Cấu tạo cửa chống cháy đóng vai trò then chốt trong việc đảm bảo khả năng ngăn lửa, chống khói và chịu nhiệt hiệu quả cho mọi công trình. Với lõi chống cháy, khung thép chắc chắn và hệ gioăng kín khít, cửa được thiết kế theo tiêu chuẩn kỹ thuật nghiêm ngặt nhằm đáp ứng các yêu cầu an toàn PCCC. Việc lựa chọn đúng loại cửa phù hợp sẽ giúp nâng cao hiệu quả bảo vệ, kéo dài thời gian thoát hiểm và giảm thiểu thiệt hại. SaigonDoor cam kết cung cấp các dòng cửa chống cháy chất lượng cao, lắp đặt đúng quy trình và bảo trì định kỳ. Đồng hành cùng SaigonDoor là lựa chọn an toàn và bền vững cho mọi công trình.
