Khám Phá Bản Vẽ Thiết Kế Cửa Thép Chống Cháy Chi Tiết Nhất

Trong bối cảnh an toàn phòng cháy chữa cháy (PCCC) ngày càng được đề cao, cửa thép chống cháy đóng vai trò then chốt trong việc ngăn chặn sự lây lan của lửa và khói, bảo vệ tính mạng con người và tài sản. Để đảm bảo mỗi cánh cửa phát huy tối đa hiệu quả, bản vẽ thiết kế cửa thép chống cháy không chỉ là một tài liệu kỹ thuật đơn thuần mà còn là "kim chỉ nam" xuyên suốt quá trình từ sản xuất đến lắp đặt. Bài viết này của SaigonDoor sẽ cung cấp một cái nhìn toàn diện về bản vẽ thiết kế cửa thép chống cháy, giúp bạn đọc hiểu rõ về loại cửa này để bạn có thể đưa ra quyết định sáng suốt nhất cho dự án của mình.

1. Bản vẽ thiết kế cửa thép chống cháy là gì và vai trò của nó?

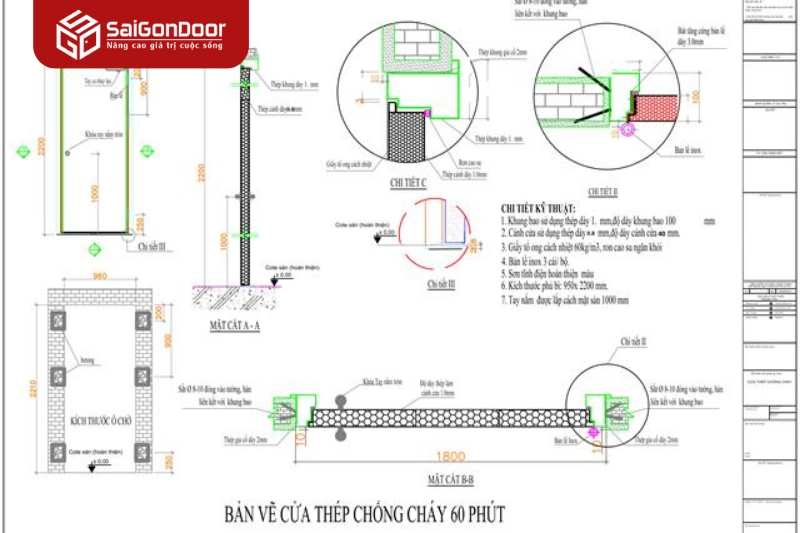

Bản vẽ thiết kế cửa thép chống cháy 60 phút

Bản vẽ thiết kế cửa thép chống cháy là một tài liệu kỹ thuật chuyên biệt, mô tả chi tiết cấu trúc, thông số kỹ thuật, vật liệu sử dụng và các chi tiết lắp đặt của một cánh cửa thép chống cháy. Thông thường, các bản vẽ kỹ thuật cửa chống cháy này được thể hiện dưới dạng file CAD (Computer-Aided Design) hoặc bản in kỹ thuật, cho phép người dùng dễ dàng truy cập và kiểm tra thông tin.

1.2. Vai trò và tầm quan trọng của bản vẽ thiết kế

Bản vẽ thiết kế cửa thép chống cháy có vai trò cực kỳ quan trọng đối với tất cả các bên liên quan trong một dự án xây dựng, từ giai đoạn lên kế hoạch đến khi hoàn thiện và bảo trì:

• Đối với khách hàng/chủ đầu tư: Bản vẽ thiết kế cửa thép chống cháy giúp hình dung chính xác sản phẩm cuối cùng, kiểm tra các thông số kỹ thuật quan trọng như kích thước, vật liệu, và đặc biệt là giới hạn chịu lửa EI để đảm bảo tuân thủ các tiêu chuẩn PCCC hiện hành. Đây cũng là cơ sở pháp lý quan trọng để nghiệm thu sản phẩm, đảm bảo chất lượng như cam kết.
• Đối với nhà sản xuất: Bản vẽ thiết kế cửa thép chống cháy là căn cứ chính xác để tiến hành sản xuất theo đúng yêu cầu kỹ thuật, từ việc cắt vật liệu, hàn ghép đến lắp ráp các chi tiết. Điều này đảm bảo chất lượng, độ chính xác và tính đồng bộ của sản phẩm, tránh sai sót trong quá trình chế tạo.
• Đối với đơn vị thi công: Bản vẽ kỹ thuật cung cấp hướng dẫn lắp đặt chi tiết, bao gồm vị trí, phương pháp cố định, và các yêu cầu về khoảng cách an toàn. Nhờ đó, quá trình thi công diễn ra chính xác, hạn chế tối đa sai sót và tối ưu hóa thời gian lắp đặt.
• Đối với bảo trì, sửa chữa: Trong suốt vòng đời của sản phẩm, bản vẽ thiết kế cửa thép chống cháy là tài liệu tham chiếu không thể thiếu khi cần bảo dưỡng định kỳ, thay thế linh kiện hoặc khắc phục sự cố. Nó giúp kỹ thuật viên nhanh chóng xác định cấu trúc và loại vật tư cần thiết.

Ví dụ cụ thể: Một sai sót nhỏ trên bản vẽ thiết kế cửa thép chống cháy, chẳng hạn như việc ghi nhầm độ dày của tấm thép làm cánh cửa từ 1.0mm xuống 0.8mm, hoặc thiếu chi tiết về vị trí lắp đặt gioăng chống khói. Điều này có thể dẫn đến việc sản phẩm thực tế không đạt được giới hạn chịu lửa EI như yêu cầu, làm giảm khả năng ngăn cháy và khói, gây nguy hiểm nghiêm trọng đến an toàn PCCC của công trình khi có sự cố.

2. Cấu tạo chi tiết của cửa thép chống cháy thể hiện trên bản vẽ

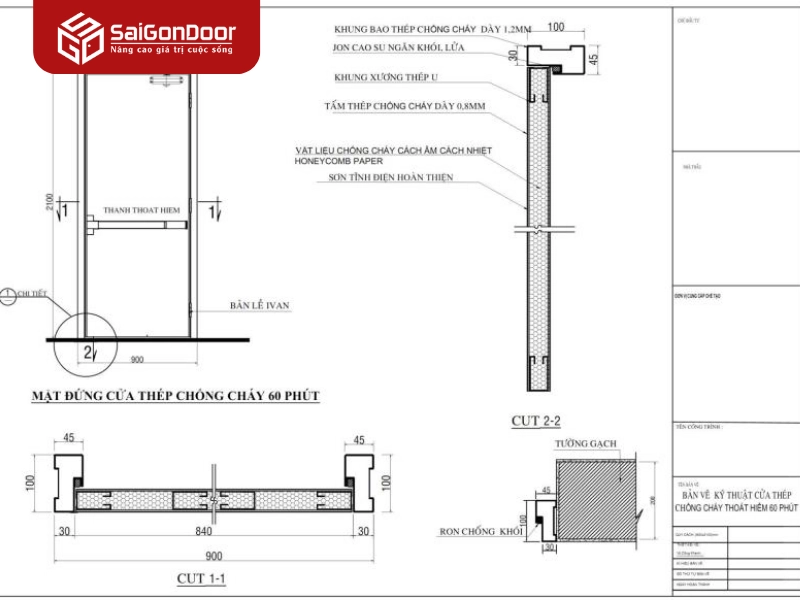

Cấu tạo chi tiết của cửa thép chống cháy thể hiện trên bản vẽ

Bản vẽ thiết kế cửa thép chống cháy thể hiện rõ ràng từng bộ phận cấu thành, giúp người xem hiểu được sự phức tạp và tính kỹ thuật của sản phẩm.

2.1. Khung cửa

Trên bản vẽ kỹ thuật, khung cửa thép chống cháy được mô tả chi tiết về vật liệu (thường là thép mạ kẽm với độ dày cụ thể, ví dụ 1.2mm hoặc 1.5mm), cấu trúc (khung đơn, khung kép), và kích thước mặt cắt ngang (ví dụ: 45x115mm). Đặc biệt, vị trí và kích thước của gioăng cao su chống khói, cũng như chi tiết doorsill (ngưỡng cửa) cũng được thể hiện rõ ràng, đảm bảo tính kín khít và hiệu quả ngăn khói khi có cháy.

2.2. Cánh cửa

Cánh cửa thép chống cháy là bộ phận quan trọng nhất, được mô tả kỹ lưỡng trên bản vẽ thiết kế cửa thép chống cháy. Vật liệu lớp ngoài (thường là thép mạ điện với độ dày từ 0.8-1.2mm) và vật liệu lõi chống cháy là những thông tin không thể thiếu. Các vật liệu lõi phổ biến bao gồm bông khoáng, honeycomb, tấm ERON, sợi carbon hoặc sáp tổ ong.

Các nghiên cứu trong ngành và thực tế thử nghiệm cho thấy, mỗi loại vật liệu lõi có đặc tính chống cháy và cách nhiệt riêng biệt. Chẳng hạn, bông khoáng (mineral wool) được đánh giá cao về khả năng cách nhiệt và không cháy, giúp duy trì nhiệt độ ổn định ở mặt không cháy của cửa trong thời gian dài. Trong khi đó, cấu trúc honeycomb (lõi giấy tổ ong hoặc lõi thép tổ ong) thường được sử dụng để tăng cường độ cứng và giảm trọng lượng, đồng thời vẫn đảm bảo khả năng chống cháy nhất định khi được xử lý bằng hóa chất chống cháy. Bản vẽ thiết kế cửa thép chống cháy cũng sẽ thể hiện cấu tạo nhiều lớp và độ dày tổng thể của cánh cửa (ví dụ: 42mm, 50mm, 70mm, 90mm), yếu tố quyết định đến giới hạn chịu lửa EI của sản phẩm.

2.3. Phụ kiện cửa

Phụ kiện là yếu tố không thể tách rời của một cánh cửa chống cháy hoàn chỉnh và được thể hiện chi tiết trên bản vẽ kỹ thuật. Các loại phụ kiện bao gồm:

• Bản lề: Số lượng, vật liệu (thép không gỉ), và khả năng chịu lực được chỉ rõ. Ví dụ, bản lề lá hoặc bản lề cối, thường có 3-4 bộ cho một cánh cửa để đảm bảo độ chắc chắn.
• Tay nắm: Có thể là tay gạt thông thường hoặc thanh thoát hiểm (panic bar) cho các lối thoát hiểm khẩn cấp.
• Khóa: Bao gồm khóa cơ hoặc khóa điện tử, tùy thuộc vào yêu cầu an ninh và tiện ích.
• Tay co thủy lực (Door Closer): Đảm bảo cửa tự động đóng lại sau khi mở, ngăn chặn sự lây lan của khói và lửa.
• Chốt âm: Đối với cửa hai cánh, chốt âm giúp cố định cánh phụ.

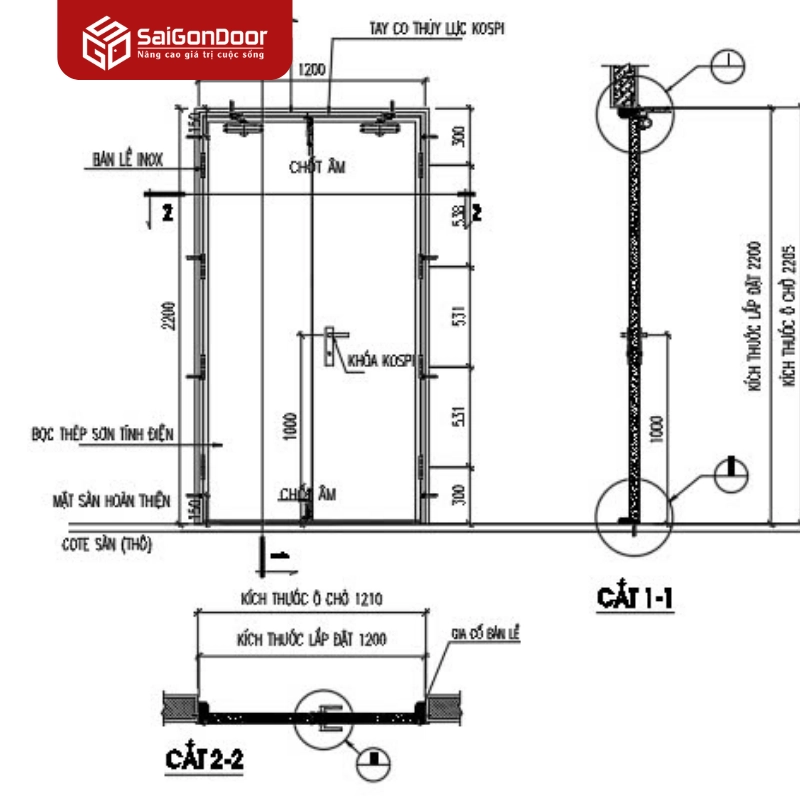

Vị trí lắp đặt và ký hiệu của từng loại phụ kiện trên bản vẽ thiết kế cửa thép chống cháy giúp người đọc dễ dàng hình dung và kiểm tra. Ví dụ, một ký hiệu hình chữ nhật nhỏ với mũi tên có thể chỉ vị trí tay co thủy lực, hoặc một đường cong đứt nét thể hiện hướng mở cửa.

3. Thông số kỹ thuật quan trọng và cách đọc trên bản vẽ

Thông số kỹ thuật quan trọng và cách đọc trên bản vẽ

Hiểu rõ các thông số kỹ thuật trên bản vẽ thiết kế cửa thép chống cháy là điều kiện tiên quyết để đánh giá chất lượng và sự phù hợp của sản phẩm.

3.1. Kích thước cửa

Bản vẽ kỹ thuật cung cấp đầy đủ các thông số về kích thước:

• Chiều cao, chiều rộng, độ dày tổng thể của cửa và khung.
• Kích thước thông thủy: Kích thước lọt lòng của khung cửa, là không gian thực tế mà người hoặc vật có thể đi qua.
• Kích thước ô chờ: Kích thước lỗ tường cần chuẩn bị để lắp đặt khung cửa.
• Dung sai lắp đặt: Khoảng sai lệch cho phép để đảm bảo việc lắp đặt dễ dàng và chính xác.

3.2. Giới hạn chịu lửa (EI)

Đây là thông số quan trọng nhất của cửa thép chống cháy, được thể hiện rõ trên bản vẽ thiết kế cửa thép chống cháy.

• Ý nghĩa của EI:
  • E (Integrity - Tính toàn vẹn): Khả năng ngăn chặn ngọn lửa và khí nóng xuyên qua hoặc tạo ra các vết nứt, khe hở trên bề mặt cửa.
  • I (Insulation - Tính cách nhiệt): Khả năng duy trì nhiệt độ ở mặt không cháy của cửa dưới một ngưỡng nhất định, ngăn chặn sự truyền nhiệt và bảo vệ người ở phía an toàn.
• Các cấp độ phổ biến: EI 60, EI 70, EI 90, EI 120 phút, tương ứng với thời gian cửa có thể duy trì tính toàn vẹn và cách nhiệt trong điều kiện cháy.
• Cách thể hiện: Giới hạn chịu lửa EI thường được ghi rõ trong phần chú thích hoặc bảng thông số kỹ thuật của bản vẽ kỹ thuật cửa chống cháy.

Theo quy trình thử nghiệm tiêu chuẩn quốc tế (như ISO 834, BS 476 hoặc ASTM E119) và các tiêu chuẩn Việt Nam (như TCVN 9383:2012), cửa thép chống cháy được đặt trong lò thử nghiệm với nhiệt độ tăng dần theo một đường cong chuẩn. Cửa được giám sát liên tục để xác định thời điểm mất tính toàn vẹn (xuất hiện vết nứt, khe hở cho phép lửa hoặc khói đi qua) và thời điểm mất tính cách nhiệt (nhiệt độ mặt không cháy vượt quá giới hạn cho phép). Thời gian từ khi bắt đầu thử nghiệm đến khi một trong hai tiêu chí này bị vi phạm sẽ xác định giới hạn chịu lửa EI của cửa.

3.3. Các ký hiệu và chú thích khác

Bản vẽ thiết kế cửa thép chống cháy sử dụng hệ thống ký hiệu và chú thích để truyền tải thông tin một cách ngắn gọn và chính xác:

• Ký hiệu vật liệu: Các ký hiệu tiêu chuẩn cho thép, bông khoáng, kính chống cháy, v.v.
• Hướng mở cửa: Thường được thể hiện bằng mũi tên hoặc đường cong, chỉ rõ cửa mở vào trong hay ra ngoài, mở trái hay mở phải.
• Vị trí lắp đặt: Chỉ dẫn cụ thể về vị trí cửa trong tổng thể công trình.
• Các mặt cắt:
  • Mặt đứng (Elevation View): Cho thấy hình dạng tổng thể của cửa từ phía trước hoặc sau.
  • Mặt bằng (Plan View): Cho thấy cửa từ phía trên, thể hiện hướng mở và mối quan hệ với các cấu trúc xung quanh.
  • Mặt cắt ngang (Section View): Cắt ngang qua cửa để lộ cấu tạo bên trong của khung, cánh, vật liệu lõi và các chi tiết lắp đặt phụ kiện.

Bảng chú giải các ký hiệu phổ biến trên bản vẽ cửa chống cháy:

4. Các loại bản vẽ thiết kế cửa thép chống cháy phổ biến

Các loại bản vẽ thiết kế cửa thép chống cháy phổ biến

Bản vẽ thiết kế cửa thép chống cháy được phân loại dựa trên nhiều tiêu chí khác nhau, phục vụ cho các nhu cầu đa dạng của dự án.

4.1. Phân loại theo số cánh

• Bản vẽ cửa thép chống cháy 1 cánh: Phổ biến cho các lối đi đơn, phòng kỹ thuật, phòng kho.
• Bản vẽ cửa thép chống cháy 2 cánh đều: Thường dùng cho các sảnh lớn, lối thoát hiểm chính, nơi cần không gian mở rộng.
• Bản vẽ cửa thép chống cháy 2 cánh lệch: Kết hợp giữa một cánh chính và một cánh phụ, linh hoạt cho việc sử dụng hàng ngày và khi cần mở rộng tối đa.

4.2. Phân loại theo giới hạn chịu lửa

• Bản vẽ cửa thép chống cháy EI 60 phút: Thường dùng cho các khu vực có yêu cầu chống cháy cơ bản.
• Bản vẽ cửa thép chống cháy EI 90 phút: Phù hợp cho các công trình dân dụng, văn phòng, nơi có yêu cầu chống cháy cao hơn.
• Bản vẽ cửa thép chống cháy EI 120 phút: Dành cho các khu vực trọng yếu, phòng máy chủ, kho hóa chất, hoặc các công trình công cộng lớn, yêu cầu an toàn cháy nổ ở mức cao nhất.

4.3. Bản vẽ CAD và ứng dụng

Bản vẽ thiết kế cửa thép chống cháy dưới dạng file CAD (Computer-Aided Design) mang lại nhiều ưu điểm vượt trội trong thiết kế và sản xuất:

• Độ chính xác cao: Giảm thiểu sai sót do con người, đảm bảo kích thước và chi tiết đúng chuẩn.
• Dễ dàng chỉnh sửa và cập nhật: Khi có thay đổi trong thiết kế hoặc tiêu chuẩn, việc điều chỉnh trên file CAD nhanh chóng và hiệu quả.
• Tương thích với máy móc sản xuất: Các file CAD có thể được sử dụng trực tiếp để điều khiển máy cắt laser, máy đột dập CNC, đảm bảo quá trình sản xuất tự động hóa và chính xác.
• Dễ dàng chia sẻ và quản lý: Thuận tiện cho việc trao đổi thông tin giữa các bên liên quan (kiến trúc sư, nhà thầu, nhà sản xuất).

Để xem file CAD, người dùng có thể sử dụng các phần mềm chuyên dụng như AutoCAD, SolidWorks, hoặc các phần mềm xem CAD miễn phí như DWG TrueView, FreeCAD.

• Bản vẽ cửa 1 cánh EI90: Thể hiện mặt đứng, mặt bằng, và các mặt cắt chi tiết khung, cánh, phụ kiện, với chú thích rõ ràng về vật liệu và giới hạn chịu lửa EI90.

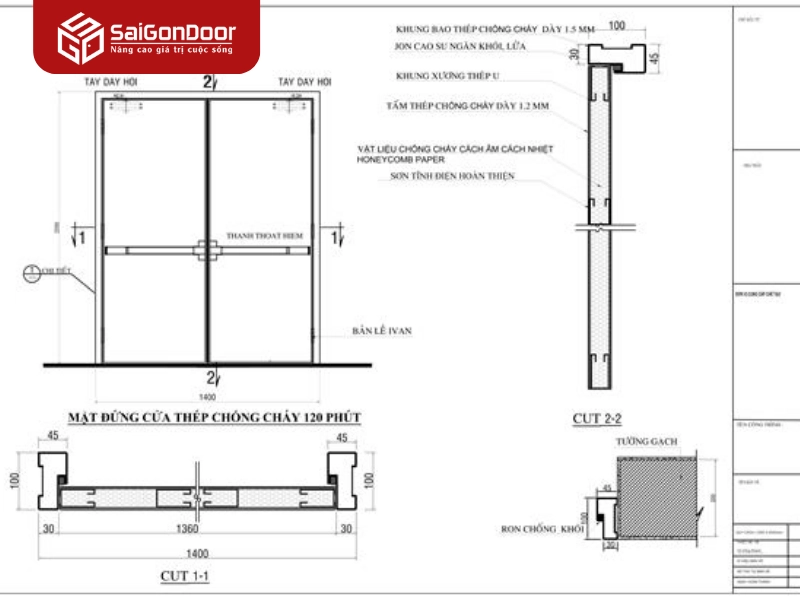

• Bản vẽ cửa 2 cánh đều EI120: Bao gồm các hình chiếu tương tự, nhưng tập trung vào chi tiết kết nối giữa hai cánh, chốt âm, và thanh thoát hiểm (nếu có), đảm bảo khả năng chống cháy của toàn bộ hệ thống.

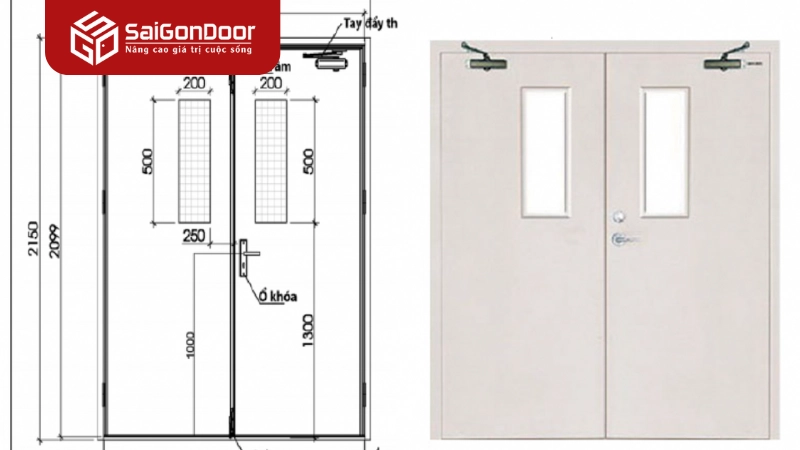

• Bản vẽ cửa có ô kính chống cháy: Ngoài các chi tiết thông thường, bản vẽ sẽ thể hiện rõ loại kính chống cháy, kích thước ô kính, và phương pháp cố định kính vào cánh cửa, đảm bảo tính toàn vẹn của kính trong điều kiện cháy.

Xem thêm: Cửa Thép Chống Cháy 120 Phút: Cấu Tạo & Báo Giá Mới Nhất

5. Lưu ý khi sử dụng bản vẽ thiết kế cửa thép chống cháy

Lưu ý khi sử dụng bản vẽ thiết kế cửa thép chống cháy

Để đảm bảo hiệu quả tối đa và an toàn PCCC, khi sử dụng bản vẽ thiết kế cửa thép chống cháy, cần lưu ý các điểm sau:

• Đảm bảo bản vẽ tuân thủ tiêu chuẩn PCCC hiện hành: Luôn kiểm tra xem bản vẽ kỹ thuật có đáp ứng các quy định, tiêu chuẩn về an toàn cháy nổ của quốc gia và địa phương hay không. Các tiêu chuẩn này thường xuyên được cập nhật.
• Kiểm tra kỹ lưỡng các thông số kỹ thuật và vật liệu: Đối chiếu các thông số trên bản vẽ với yêu cầu của dự án và các chứng chỉ chất lượng của vật liệu. Đặc biệt chú ý đến giới hạn chịu lửa EI, độ dày thép, và loại vật liệu lõi.
• Phối hợp chặt chẽ giữa khách hàng, nhà sản xuất và đơn vị thi công: Bản vẽ thiết kế cửa thép chống cháy là cầu nối thông tin quan trọng. Mọi thắc mắc hoặc điều chỉnh cần được thảo luận và thống nhất giữa các bên để tránh sai sót trong quá trình sản xuất và lắp đặt.
• Tầm quan trọng của việc cập nhật bản vẽ: Khi có bất kỳ sự thay đổi nào trong thiết kế tổng thể của công trình, hoặc khi các quy định PCCC được điều chỉnh, bản vẽ kỹ thuật cửa chống cháy cần được cập nhật kịp thời để đảm bảo tính chính xác và phù hợp.

Tóm lại, bản vẽ thiết kế cửa thép chống cháy không chỉ là một tập hợp các đường nét và ký hiệu kỹ thuật, mà là một tài liệu sống còn, đóng vai trò trung tâm trong việc đảm bảo an toàn cháy nổ cho mọi công trình. Việc hiểu rõ và sử dụng đúng bản vẽ kỹ thuật là yếu tố then chốt để có được một hệ thống cửa thép chống cháy chất lượng, hoạt động hiệu quả và bền vững.
